Kis sebességváltó

Kedvező ár, gyors szállítás, időben történő kiszolgálás - Az ANG megbízható szállítója a kis sebességváltónak, amely mentes az olajszivárgástól, alacsony zajszinttől, alacsony hőmérséklet-emelkedéstől, hosszú élettartamtól stb.

A szálláslekérdezés elküldése

A termék bemutatása

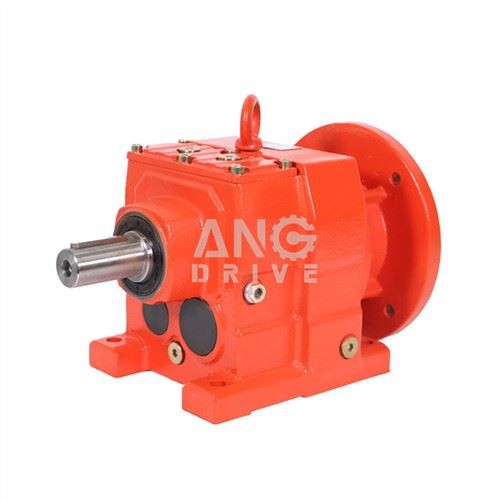

Kis sebességváltó típus: egyfokozatú spirális sebességváltó

Jellemzők:

1. Moduláris kialakítás, leszerelhető vázláb, opcionálisan különböző vázméretek és karimák
2. Alumínium ház, kompakt szerkezetek, könnyű
3. Keményített és csiszolt edzett fogaskerekek, erősek és tartósak
4. Több rögzítési helyzet
5. Kompakt szerkezet, alacsony zajszint

Leírás:

ANG egylépcsős kúpos kis sebességváltó
Modell	RC (lábra szerelhető): RC01, RC02, RC03, RC04 RCF (B5 peremre szerelhető): RCF01, RCF02, RCF03, RCF04 RCZ (B14 peremre szerelhető): RCZ01, RCZ02, RCZ03, RCZ04
Bemeneti teljesítmény	0,12kW ~ 4kW
Bemeneti sebesség	750 / perc ~ 3000 / perc
Csökkentési arány	1/3.66 ~ 1/54
Nyomaték	120N.m ~ 500N.m
Bemeneti típus	Üreges tengely IEC motorperemmel Szilárd tengely bemenet Motor
Bemeneti motor	IEC-normált motorok, fékmotorok Robbanásbiztos motorok Inverteres motorok, szervomotorok
Kimenet típusa	Szilárd tengely B5 kimeneti karimával Szilárd tengely B14 kimeneti karimával
A ház anyaga	Alumíniumötvözetek
A hajtómű pontossága	Pontos csiszolás, 6. osztály
Hőkezelés	Karburálás és kioltás
Fogaskerekek	Edzett spirális fogaskerekek

VÁLTÓVÁLASZTÓ TÁBLÁZATOK
RC01 ..				n1=1400r / perc				120Nm

n2	M2max	Fr2	i	Arány	63B5	71B5/B14	80B5/B14	90B5/B14
[r / perc]	[Nm]	[N]	i	Arány	63B5	71B5/B14	80B5/B14	90B5/B14
26	120	2600	53.33	160/3
31	120	2600	45.89	413/9
35	120	2600	40.10	3248/81
39	120	2560	35.47	532/15
49	120	2380	28.50	770/27
59	120	2230	23.56	212/9
71	120	2100	19.83	119/6
78	90	2030	17.86	1357/76
96	120	1900	14.62	658/45
101	90	1860	13.80*	69/5
118	120	1770	11.90	2464/207
143	120	1660	9.81	1148/117
153	80	1630	9.17	1219/133
181	80	1540	7.72	1173/152
246	70	1390	5.69	1081/190
302	70	1290	4.63	88/19
366	70	1210	3.82	943/247


RC02 ..				n1=1400r / perc				200Nm

n2	M2max	Fr2	i	Arány	63B5	71B5/B14	80B5/B14	90B5/B14
[r / perc]	[Nm]	[N]	i	Arány	63B5	71B5/B14	80B5/B14	90B5/B14
26	200	4500	54.00*	54/1
30	200	4500	46.46*	3717/80
34	200	4500	40.60*	203/5
39	200	4270	35.91*	3591/100
48	200	3970	28.88*	231/8
59	200	3730	23.85*	477/20
70	200	3520	20.08*	3213/160
82	140	3330	17.10	3009/176
95	200	3180	14.81*	2961/200
106	140	3060	13.21	2907/220
116	200	2970	12.05	1386/115
141	200	2780	9.93	2583/260
159	120	2670	8.78	2703/308
189	120	2520	7.39	2601/352
257	100	2280	5.45	2397/440
316	100	2120	4.43	102/23
383	80	1990	3.66	2091/572


RC03 ..				n1=1400r / perc					300Nm

n2	M2max	Fr2	i	Arány	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r / perc]	[Nm]	[N]	i	Arány	71B5/B14	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	300	6000	58.09	639/11
28	300	6000	50.02	2201/44
32	300	6000	43.75	4331/99
36	300	6000	38.73	426/11
40	300	5860	34.62	4189/121
49	300	5480	28.30	4047/143
64	280	5020	21.78	1917/88
81	280	4660	17.33	3621/209
93	260	4440	15.06	497/33
113	260	4160	12.37	1633/132
136	240	3910	10.28	3053/297
177	180	3590	7.93	1269/160
222	180	3320	6.31	2397/380
255	150	3170	5.48	329/60
311	150	2970	4.50	1081/240
374	150	2790	3.74	2021/540


RC04 ..				n1=1400r / perc				500Nm

n2	M2max	Fr2	i	Arány	80B5/B14	90B5/B14	100B5/B14	112B5/B14
[r / perc]	[Nm]	[N]	i	Arány	80B5/B14	90B5/B14	100B5/B14	112B5/B14
24	500	8000	58.09	639/11
28	500	8000	50.02	2201/44
32	500	8000	43.75	4331/99
36	500	8000	38.73	426/11
40	500	7950	34.62	4189/121
49	500	7430	28.30	4047/143
64	480	6810	21.78	1917/88
81	480	6310	17.33	3621/209
93	460	6020	15.06	497/33
113	460	5640	12.37	1633/132
136	440	5300	10.28	3053/297
177	260	4860	7.93	1269/160
222	260	4510	6.31	2397/380
255	230	4300	5.48	329/60
311	230	4030	4.50	1081/240
374	200	3780	3.74	2021/540

Miért választja a kis sebességváltónkat?

Hangzhou ANG Drive Co., Ltd.

Előnyök

● Nincs olajszivárgás

● Nagyobb hatékonyság

● Alacsony zajszint

● Nagy nyomaték

● Alacsony ár

● Alacsony energiafogyasztás

● Precíziós sebességváltó

● Export minőség

Fogaskerekek

● Nagy pontosságú 6. fokozat

● Karburálás az erő növelése érdekében

● Nagy terheléssel képes dolgozni

● Nagy keménység, stabil teljesítmény

● Felületi karburálás, precíziós csiszolás

Hangzhou ANG Drive Co., Ltd.

Hangzhou ANG Drive Co Ltd

Ellenőrzés

● 100% -os futóteszt

● Olajszivárgás ellenőrzése

● Zajellenőrzés

● Rezgésteszt

● Szakmai légzáró teszt

Ház

● Alumíniumötvözet nagy szilárdságú anyag

● Mindkét oldal Trinity feldolgozása

● A koncentritás garantált

small gearbox

GYIK

K: Meg tudja csinálni a kis sebességváltót testreszabással?
V: Igen, testre szabhatjuk az Ön kérésére, például karima, tengely, konfiguráció, anyag stb.

K: Adsz mintákat?
V: Igen. A teszteléshez rendelkezésre áll egy minta.

K: Mi a MOQ?
V: 10db üzletünk kezdetéhez.

K: Mi a' s az átfutási ideje?
V: A szokásos termékeknek 5-30 napra van szükségük, egy kicsit hosszabbra a testreszabott termékekhez.

K: Technikai támogatást nyújt?
V: Igen. Cégünk rendelkezik tervező és fejlesztő csapattal, technikai támogatást tudunk nyújtani, ha Ön
szükség.

K: Hogyan lehet nekünk szállítani?
V: Légi úton, tengeren vagy vonaton érhető el.

K: Hogyan kell fizetni a pénzt?
V: A T / T és az L / C előnyben részesítettek, más pénznemben, beleértve USD, EUR, RMB stb.

K: Honnan tudhatom, hogy a termék alkalmas nekem?
V:> 1ST erősítse meg a rajzot és a specifikációt> 2. tesztminta> 3. start tömeggyártás.

K: Eljöhetek a cégéhez meglátogatni?
V: Igen, bármikor meglátogathat minket.

K: Hogyan keressük fel Önt?
V: Közvetlenül küldhet igényeket, és mi 24 órán belül válaszolunk.
